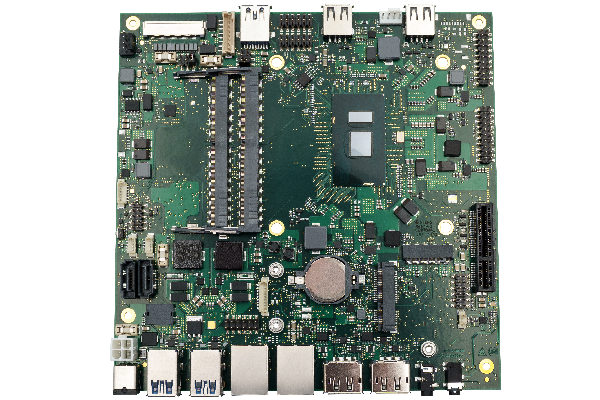

Mini ITX MIITX

Das PROFIVE® Mainboard MIITX verbindet durch den Mini ITX-Formfaktor und den Intel® Core™ und Celeron®-Prozessoren der 7ten Generation Funktionalität und Performance.

Er zeichnet sich aus durch einen weiten Eingangsspannungsbereich von 8 VDC bis 32 VDC sowie einer speziellen Vorrüstung für den Fahrzeugeinsatz inklusive eines Eingangs für Dauerplus (Klemme 30) und Zündungsplus (Klemme 15). Darüber hinaus ist eine spezielle Überspannungsschutzschaltung für den Fahrzeugeinsatz implementiert, welche insbesondere Load-dump-Szenarien berücksichtigt. Zusammen mit der enormen Vielfalt an Standard- und Industrieschnittstellen bildet dies die Basis für ein breites Einsatzspektrum in der Automation, als Fahrzeugrechner oder in der Medizintechnik. Besonders geeignet ist der PROFIVE® MIITX für den lüfterlosen Betrieb.

Alle Varianten jeweils mit PCie x4 Slot - wählbar zwischen x1 und x4*
* ohne rear USB/LVDS/eDP

Keyfeatures

  • Entworfen für lüfterlosen Betrieb, Lüfter optional erhältlich
  • UEFI-Bios
  • Bis zu 32 GB DDR4 Speicher (unterstützt 2133 MT/s)
  • 1x PCI Express® Mini Card Schnittstelle, vorbereitet für SIM Card Reader
  • 1x PCie x4 Slot
  • 2x SATA Ports 3.0
  • 1x M.2 2242 Type M für SSD
  • Gigabit Ethernet: bis zu 2x Intel® integrierte GbE/I211
  • Bis zu 5x USB 3.0 Ports
  • Bis zu 9x USB 2.0 Ports
  • 2x DisplayPorts
  • 24-Bit Dual-Channel-LVDS-Schnittstelle
  • Embedded DisplayPort-Schnittstelle
  • High Definition Audio-Interface mit Analog Audio In/Out
  • Health Monitoring und Management, Backlight Control und Watchdog
  • min. 8 V bis max. 32 V Spannungsversorgungsbereich, integrierte EMI-Filter, optional ATX-Versorgung
  • Betriebstemperaturbereich von 0 °C bis +60 °C
  • Lagertemperaturbereich von -20 °C bis +80 °C
  • Max. rel. Feuchtigkeit: 95% @ 40 °C, nicht kondensierend bei Lagerung | 89% bei Betrieb
  • Maße: ca. 170 mm x 170 mm
  • Unterstützte Betriebssysteme: Microsoft® Windows® 10 / 10 IoT Enterprise, Linux Ubuntu 18.04 LTS, Yocto Project 2.2

Verfügbare CPU-Typen

Intel® Core™ und Celeron®-Prozessoren der 7ten Generation:
Celeron 3965U
i3-7100U
i5-7300U
i7-7600U

Downloads

Produktserie

MIITX - EM Box® PC

industrieller BoxPC

Der Vorteil: Der EM Box® PC MIITX ist die perfekte Plug & Play BoxPC-Lösung für Fahrzeuganwendungen. Zusätzlich zu den zahlreichen Standardschnittstellen gibt es die Möglichkeit das System um bis zu 3 Schnittstellenoptionen zu erweitern - siehe EM® I/O-Module.

Unterschiede zum Basisboard

  Maße: ca. 240 mm x 250 mm x 71 mm
  Gewicht: ca. 1.750 g + Optionen

  Maße: ca. 170 mm x 170 mm
