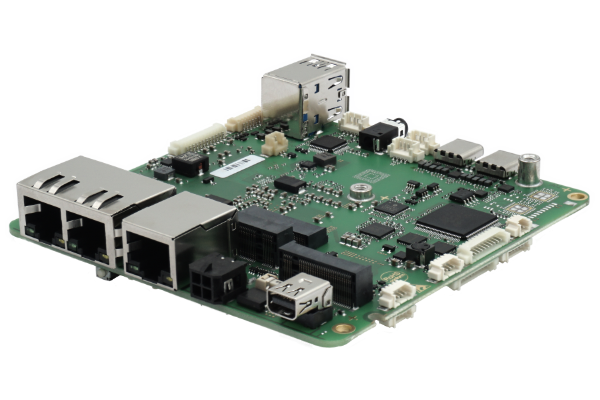

SBC PROFIVE® NUCN

Das NUCN Board, ein sehr robustes industrielles embedded Board, entspricht dem embedded NUC™ Standard mit einer Größe von etwa 10 x 10 cm (4 x 4"). Alle wichtigen Komponenten inkl. Speicher und SSD sind fest auf dem Board verlötet. Es eignet sich ideal für Anwendungen, die hohe CPU-Performance in Verbindung mit passiver Kühlung, einem erweiterten Temperaturbereich sowie hoher mechanischer Widerstandsfähigkeit in Verbindung mit Sicherheitsmerkmalen wie z.B. Hardware-TPM benötigen.

Dies sind zum Beispiel:

  • Steuerungssysteme in harschen Umgebungen
  • Mobile Anwendungen in Fahrzeugen und Drohnen (integrierte automotive grade Stromversorgung / KL15 Unterstützung)
  • Robuste Industriesysteme, u.a. mit erweitertem Temperaturbereich
  • Automation, Automaten, Kiosksysteme, POS
  • Micro-Server, Edge-Server, IoT-Anwendungen, Gateways, Kommunikationsanwendungen, insbesondere im Aussenbereich
  • Robotik in extremen Umgebungen wie z.B. im Untertagebau
  • PanelPC Applikationen auf Schiffen und in Meeresnähe
  • und viele mehr...

Zu den wesentlichen Merkmalen des NUCN zählen ein Arbeitsspeicher von bis zu 16 GB aufgelötetem DDR5 RAM mit In-Band ECC (Error Correction Code) (variantenabhängig), eine aufgelötete eMMC SSD, bis zu 3x 2,5 Gbit/s Ethernet, 2280 NVMe, sowie zahlreiche Sicherheitsfeatures. Dazu gehören neben einem TPM-2.0-Chip auch Health-Monitoring und Management mit regelbarer Lüftersteuerung, Hardware-Überwachung und Watchdog.

Besondere Stärken von NUCN:

  • Erweiterter Betriebstemperaturbereich von 40 °C bis +85 °C (variantenabhängig, siehe CPU-Liste)
  • Langzeitverfügbarkeit: Bis zu 15 Jahre laut CPU-Hersteller
  • Robust durch aufgelöteten Speicher und SSD
  • 3 Intel® I226 2,5 Gbit/s Ports mit IEEE1588, TSN-Unterstützung sowie Wake-On-Lan (auf einem Port)
  • Gateway support für 4G / LTE / 5G / WIFI 6

Keyfeatures

  • Neueste Intel® Efficiency Core CPUs
  • Bis zu 16 GB LPDDR5-4800 memory down; embedded CPUs unterstützen In-Band ECC
  • bis zu 3x Intel® I226-XX mit 2,5 Gbit/s mit IEEE1588;
    I226-V: Board Varianten mit 0 °C bis +60 °C kommerzielle Umgebungstemperatur
    I226-LM: Board Varianten mit 0 °C bis +60 °C kommerzielle Umgebungstemperatur
    I226-IT: Board Varianten mit -40 °C bis +85 °C industrielle Umgebungstemperatur
  • TSN-Support / Wake-on-LAN unterstützt von einem Port
  • eMMC: bis zu 128 GB on board, JEDEC / MMCA Version 5.1 interface mit 1-I/O, 4-I/O und 8-I/O mode
  • 3x M.2 - Type B, Type E, Type M
  • bis zu 4x GPIO (3.3 V) und bis zu 3x GPIO mit PWM (3.3 V / 50 kHz)
  • 1x Mini Display Port, Auflösung bis zu 4096 x 2160 @ 60 Hz*
  • 1x eDP, Auflösung bis zu 4096 x 2160 @ 60 Hz (OEM only)*
  • USB-A: 2x rear USB 3.2 Gen1 oder Gen2 (CPU-abhängig), (bis zu 10 GB/s, OCP = je 1500 mA)
  • USB-C: 2x front USB-C 3.2 Gen1 oder Gen2 (bis zu 10 GB/s, OCP = je 3000 mA) oder 2x USB-C Alt Mode (Auflösung bis zu 4096 x 2160 @ 60 Hz*)
  • Serial Port: 2x RS-232 (HDX/FDX) und 2x RS-232/485 (HDX/FDX) (OEM only)
  • Intel® PTT (Firmware TPM)
  • TPM 2.0 support (Infineon SLB 9670) (abhängig von Boardvariante)
  • Min. 8 VDC bis max. 32 VDC Spannungsversorgungsbereich (eDP Varianten benötigen mind. 14 VDC)
  • Max. Betriebstemperaturbereich kommerziell bei 0°C bis + 60°C;
    industriell bei -40 °C bis +85 °C
  • Max. Lagertemperaturbereich von -40°C bis +85°C, nicht kondensierend
  • Max. rel. Feuchtigkeit lagernd: 95% @ 40°C, nicht kondensierend
  • Max. rel. Feuchtigkeit im Betrieb: 89% @ 40°C, nicht kondensierend
  • Maße: ca. 102 mm x 102 mm



* Max. 3 Displays zeitgleich möglich

Verfügbare CPU-Typen

Intel® Processor N50
2 Kerne / 2 Threads | 1.0 GHz - 3.4 GHz | TDP: 6W
Intel® UHD Graphics 12th Gen
Operating temperature: 0 °C to +60 °C

Intel® Processor N97
4 Kerne / 4 Threads | 2.0 GHz - 3.6 GHz | TDP: 12W
Intel® UHD Graphics 12th Gen
Operating temperature: 0 °C to +60 °C

Intel® Processor N100
4 Kerne / 4 Threads | 1.0 GHz - 3.4 GHz | TDP: 6W
Intel® UHD Graphics 12th Gen
Operating temperature: 0 °C to +60 °C

Intel® Processor N200
4 Kerne / 4 Threads | 1.0 GHz - 3.7 GHz | TDP: 6W
Intel® UHD Graphics 12th Gen
Operating temperature: 0 °C to +60 °C

Intel® Core™ i3-N305
8 Kerne / 8 Threads | 1.0 GHz - 3.4 GHz | TDP: 9W - 15W
Intel® UHD Graphics 12th Gen
Operating temperature: 0 °C to +60 °C

Intel Atom® x7211E
2 Kerne / 2 Threads | 1.0 GHz - 3.2 GHz | TDP: 6W
Intel® UHD Graphics 12th Gen
Operating temperature: 0 °C to +60 °C

Intel Atom® x7213E
2 Kerne / 2 Threads | 1.7 GHz - 3.2 GHz | TDP: 10W
Intel® UHD Graphics 12th Gen
Operating temperature: 0 °C to +60 °C

Intel Atom® x7425E
4 Kerne / 4 Threads | 1.5 GHz - 3.4 GHz | TDP: 12W
Intel® UHD Graphics 12th Gen
Operating temperature: 0 °C to +60 °C

Intel Atom® x7211RE
2 Kerne / 2 Threads | 1.0 GHz - 3.2 GHz | TDP: 6W
Intel® UHD Graphics 12th Gen
Operating temperature: 40 °C to +85 °C

Intel Atom® x7213RE
2 Kerne / 2 Threads | 2.0 GHz - 3.4 GHz | TDP: 9W
Intel® UHD Graphics 12th Gen
Operating temperature: 40 °C to +85 °C

Intel Atom® x7433RE
4 Kerne / 4 Threads | 1.5 GHz - 3.4 GHz | TDP: 9W
Intel® UHD Graphics 12th Gen
Operating temperature: 40 °C to +85 °C

Intel Atom® x7835RE
8 Kerne / 8 Threads | 1.3 GHz - 3.6 GHz | TDP: 12W
Intel® UHD Graphics 12th Gen
Operating temperature: 40 °C to +85 °C
