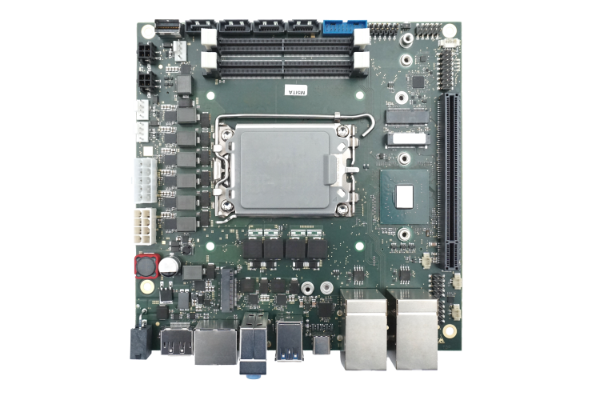

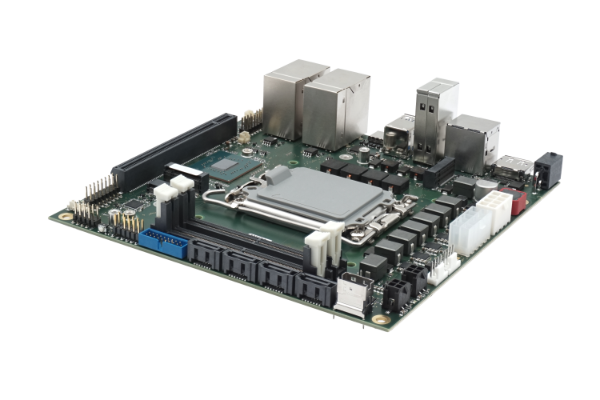

Mini ITX M5ITX
Das in Deutschland hergestellte und entwickelte, industrielle Motherboard PROFIVE® M5ITX wurde im Mini ITX-Formfaktor designed. Auf Basis des Intel® LGA1700 Sockels werden CPUs der 12th Gen Intel® Core™ / Pentium® /Celeron® Serie* mit x86-Kernarchitektur und moderner 7nm-Prozesstechnologie unterstützt und auch zukünftige Nachfolgegenerationen sollen unterstützt werden. Diese zeichnen sich u.a. durch ihre moderne und neue Hybridarchitektur aus, welche sowohl auf Performance- als auch energieeffiziente Kerne setzt.
Das kompakte Board - 170 x 170 mm - ist ein extrem leistungsstarkes industrielles Motherboard mit - je nach CPU-Variante - bis zu 16 Kernen und 24 Threads.
Ein besonderes Merkmal ist die hohe Anzahl an M.2 Sockeln (5x) sowie USB-Ports (4x intern / 6x extern). Dazu gesellen sich drei Displayport++ Anschlüsse sowie 1 USB-C 3.2 Gen2 Port mit ALT-Mode (DP über USB-C).
Auch die Ausstattung an SATA Ports ist groß. Neben 4x SATA (6G) mit 2 separaten 4-pin SATA-Power Steckverbindern ist zusätzlich ein Anschluss für SlimSAS (4 SATA ports / je 6 Gb/s) vorhanden. Der Sound wird über HDA mit Line out / Line in / MIC in 3x 3.5 mm Klinkenbuchse ausgegeben.
Der zukunftssichere PCIe x16 (Gen5) Sockel ermöglicht den Betrieb von leistungsfähigen dedizierten Grafikkarten oder Beschleunigerkarten.
Genauso zukunftssicher ist der Einsatz von zwei Intel® I226 Netzwerkkontrollern mit je 2.5 Gbit sowie die Unterstützung eines modernen DDR5 RAM-Speicher.
Die modernen Technologien mit hoher Bandbreite sowie die hohe maximal mögliche Anzahl an CPU-Kernen und Threads (je nach verwendeter CPU) sorgt insbesondere für Vorteile bei parallelen Anwendungen und hohen Datendurchsätzen.
M5ITX eignet sich dadurch ideal für Anwendungen, die hohe CPU- und/oder GPU-Performance sowie zahlreiche Sicherheitsmerkmale wie u.a. ECC &Hardware-TPM benötigen.
Zum Beispiel: Digital Signage (bis zu 8K), KI-Systeme, medizinische Applikationen, maschinelles Lernen, Computer-Vision, Robotik, leistungsstarke und kompakte Workstations, robuste industrielle Automations-Systeme, Steuerungs- und Regelungstechnik, Messtechnik, IoT-EDGE-Anwendungen und vieles mehr.
Zudem ist M5ITX für den 24/7-Dauerbetrieb und einen Temperaturbereich von 0° bis +60 Grad Celsius designed und weist durch die Unterstützung von Intel® eine hohe Langzeitverfügbarkeit auf.
Zu den wesentlichen Merkmalen des M5ITX Mainboards zählen der Intel® R680E PCH Chipsatz, ein Arbeitsspeicher von bis zu 64 GByte dual channel DDR5 SO-DIMM mit ECC-Support (Error Correction Code / CPU-abhängig), sowie eine flexible Stromversorgung: Single Power 12 V (DC) oder ATX 12VO. Zu den erweiterten Sicherheitsfeatures gehören neben dem „Intel® PTT“ und einem TPM-2.0-Chip (Infineon) auch Health-Monitoring und Management mit regelbarer Lüftersteuerung, Hardware-Überwachung und Watchdog.
Das PROFIVE® M5ITX Mainboard wird standardmäßig ohne CPU und ohne Kühlkörper geliefert, optional können CPUs der 12ten Generation Intel® CoreTM / Pentium® /Celeron® sowie passende Kühllösungen erworben und individuell eingesetzt werden.
*Bis zu einer TDP von 125W
Keyfeatures
- Intel® LGA1700 Sockel
- Intel® R680E Serie PCH Chipsatz
- Bis zu 64 GB Dual Channel DDR5 SO-DIMM Speicher – je nach CPU mit ECC -Support
- 2x Intel® I226 / 2.5 Gigabit Ethernet Ports
- TSN-Support / Wake-on-LAN unterstützt von einem Port / Intel® TCC (Time Coordinated Computing / auf Anfrage)
- 1x PCIe x16 Gen5 Slot
- 5x M.2 – Key B, Key E, 3x Key M
- Bis zu 4x SATA (6G) mit 2 separaten Power Connectors + 1 SlimSAS connector mit 4 SATA ports (6 Gb/s)
- 10 USB-Ports:
6x USB-A 3.2 Gen2
2x USB 3.2 Gen1 (intern) (OCP = 1500 mA each)
2x USB 2.0 (intern) (OCP = 900 mA each) - 1x USB-C 3.2 Gen2 Port oder ALT-Mode (DP über USB-C) support (OCP = 1500 mA each)
- Bis zu 4 Display Ports: 3x DP++ Buchsen, Auflösung bis zu 7680 x 4320 @ 60 Hz | 1x eDP (auf Anfrage)
- 2 RS-232/485 Ports (HDX/FDX) bereitgestellt durch Super-I/O
- Bis zu 4x GPIO (3.3 V)
- fTPM – Intel® PTT | TPM 2.0 Support (Infineon SLB 9670)
- Health Monitoring und Management mit Watchdog | Intrusion connector | Power und Status LEDs
- Single Power 12 V – 20 V (bis zu 36 V auf Anfrage) oder ATX 12VO (12 V only)
- Betriebstemperaturbereich von 0 °C bis +60 °C
- Lagertemperaturbereich von -40 °C bis +85 °C
- Max. rel. Feuchtigkeit: 95% @ 40 °C, nicht kondensierend bei Lagerung | 89% bei Betrieb
- Maße: ca. 170 mm x 170 mm (Mini-ITX)
Optional verfügbare CPU-Typen
12th Gen Intel® Core™ i9/ i7/ i5/ i3/ Pentium® / Celeron® Prozessoren
Standardmäßig erfolgt die Lieferung ohne CPU und ohne Kühlkörper, optional können CPUs der 12ten Generation Intel® CoreTM / Pentium® /Celeron® sowie passende Kühllösungen erworben werden. Bei Interesse und Fragen wenden Sie sich bitte über das Kontaktformular direkt an uns.
