Die Produktfamilie EM® Module umfasst verschiedenste Komponenten, die über eine USB-Schnittstelle an vorhandene IPC- und PC-Systeme angebunden werden können. Somit ist eine individuelle Erweiterung um unterschiedliche Funktionen wie zum Beispiel serielle Schnittstellen, Wireless Optionen, digitale I/O Ports uvm. möglich.

Niedrige Emissionen, hohe Störsicherheit, Langzeitverfügbarkeit und die kompakten Abmessungen machen die EM® Module zum zuverlässigen Partner für anspruchsvolle embedded Anwendungen in rauen Industrieumgebungen.

Gerne unterstützen wir bei der Integration und Applikation und bieten Trainings an. Entwicklung, Produktion und Support „Made in Germany“.

Größe: ca. 93 x 39 x 27 mm
Gewicht: ca. 40g
Gehäuse: ABS-PC
Montage: EM® Modulschienenhalter oder Hutschienenmontage

Alle EM® I/O-Module passen auf den Modulschienenträger der Produkte TB-M und TB-H und können auf diesem mit einer Schraube fixiert werden. Sie sind sowohl mit Hardware von E.E.P.D.® / EMTrust® als auch mit der meisten x86- und ARM-Fremdhardware kompatibel.

Erhältlich in

unserem Online-Shop


Modulübersicht

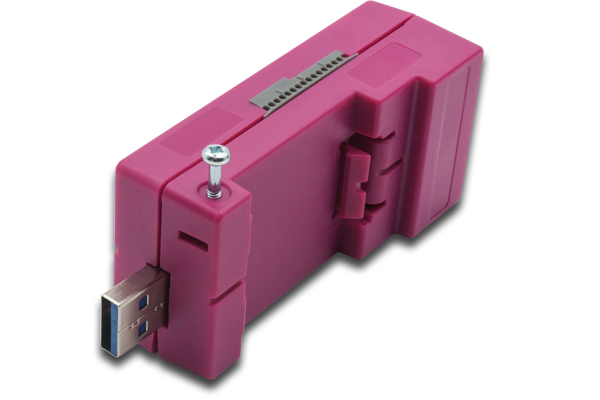

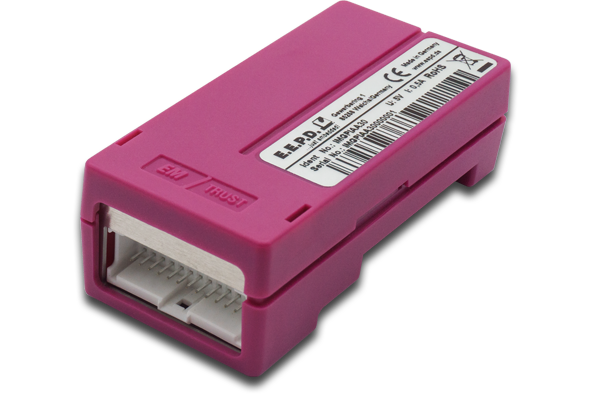

EM® USB-Modul MGPI | GPIO Adapter

Das EM® Modul MGPI ist die perfekte Schnittstelle für frei programmierbare Eingänge und Ausgänge
(GPIO / general purpose input/output ).

Vorteile: Einfach zu programmieren, API Schnittstelle oder direkte Ansteuerung. Passen Sie Ihr System
einfach und unkompliziert Ihren Anforderungen an.

Keyfeatures

  • GPIO: 8 Eingänge und 8 Ausgänge
  • Digitaler Eingang: Max. 30 V / high impedance
  • Digitaler Ausgang: Max. 30 V / max. 1 A / OC
  • Analoger Eingang: 2 Eingänge, max. Vin / 500 kHz / 10-Bit
  • Connector: Molex 26 pin MicroClaspTM
  • USB Client Port: 1 USB 2.0 / 1.1 Typ A
  • Stromversorgung: USB VCC (+5V, strombegrenzt auf 500 mA)
  • OS Support: Microsoft® Windows® 10; Microsoft® Windows® 10 IoT; Linux Kernel 3.4 oder höher

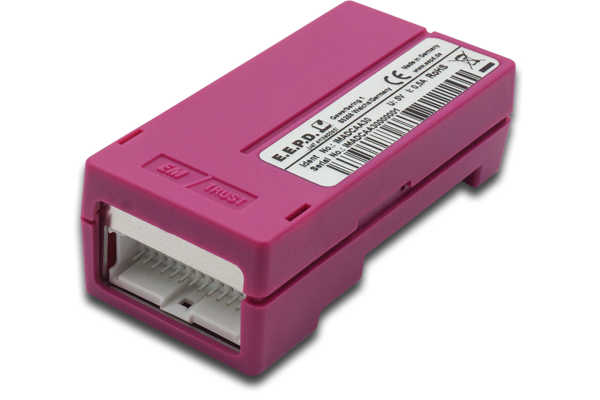

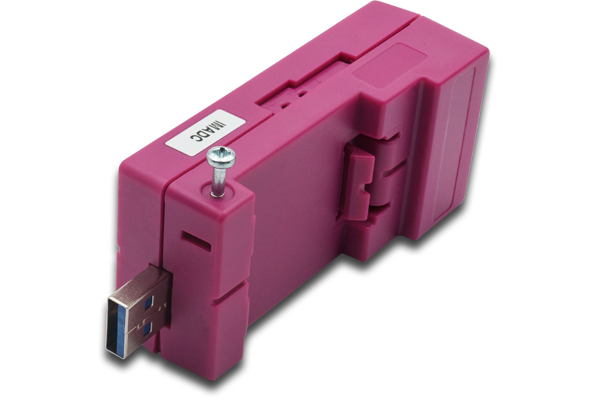

EM® USB-Modul MADC | Analog zu Digital Umwandler

Das EM® Modul MADC ist das perfekte Analog-Digital- und Digital-Analog-USB-Modul.
Die 12 Bit Analogeingänge (8 Stk.) und 10 Bit Analogausgänge (2 Stk.) entsprechen der DIN EN 61131-2.

Keyfeatures

  • Analogeingänge: 8x 12 Bit; 4 bis 20 (mA) oder 0 bis 5 / 0 bis 10 / -10 bis 10 (V)
  • Analogausgänge: 2x 10 Bit; 0 bis 10 / -10 bis 10 (V)
  • Analoger Anschluss: 26 pin Molex MicroclaspTM
  • USB Client Port: 1 USB 2.0 / 1.1 Type A / 80cm-Kabelkösung (optional)
  • Stromversorgung: USB VCC (+5V, strombegrenzt auf 500 mA)
  • OS Support: Microsoft® Windows® 10; Microsoft® Windows® 10 IoT; Linux Kernel 3.4 oder höher, Visual COM port Konfiguration

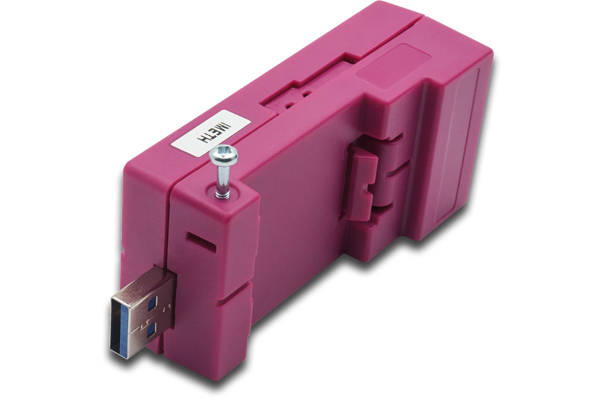

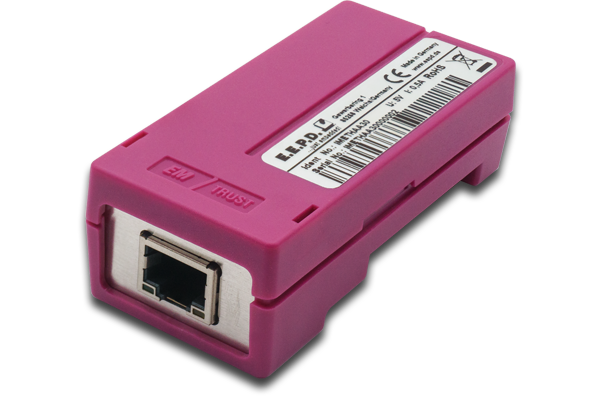

EM® USB-Modul METH | GBit Ethernet

Das EM® Modul METH, ist ein kompaktes Schnittstellenmodul, welches an einen USB3.0 Port angeschlossen
wird und dadurch einen Gbit-Ethernet-Anschluss zur Verfügung stellt. Das Modul ist kompatibel zu USB 3.0/2.0/1.1
und unterstützt einen 1 Gbase-T Port. Es wurde entwickelt für Sicherheitsnetzwerke zur Steuerung verschiedener Geräte, Sensor-Einheiten und Server.

Dieses Modul ist nur ohne Kabel erhältlich.

Keyfeatures

  • GBit Ethernet: RJ-45 Konnektor- 10/100/1000 MBit/s Datenrate - MAC und PHY IEEE 802.3, IEEE 802.3u und IEEE 802.3ab kompatibel
  • Status LED’s
  • USB Client Port: 1 USB 3.0 / 2.0 / 1.1 Typ A
  • Stromversorgung: USB VCC (+5V, strombegrenzt auf 900 mA)
  • OS Support: Microsoft® Windows® 10; Microsoft® Windows® 10 IoT; Linux Kernel 2.6.25 oder höher

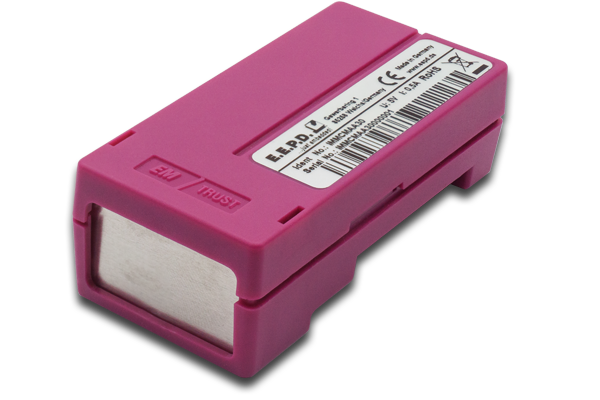

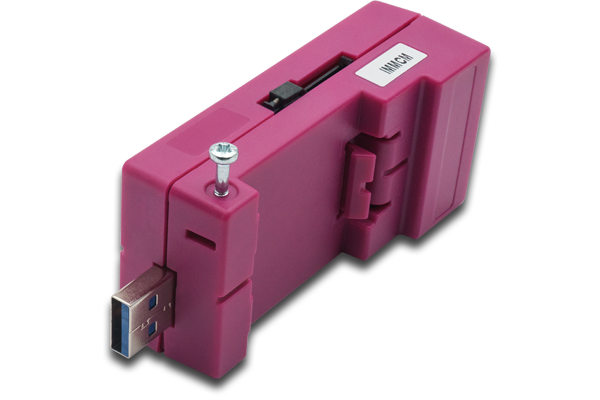

EM® USB-Modul MMC | Mini PCIe Adapter

Das EM® Modul MMC ist ein Kartenträgermodul für verschiedene Mini-PCI-Express Karten.
MMC bietet einen USB-auf-mPCle Adapter (USB only!) sowie einen Sockel für SIM-Karten und ist USB 2.0 / 1.1 fähig.

Keyfeatures

  • MiniCard: Kartenträgermodul für verschiedene Mini-PCI-Express / mPCIe Karten
  • USB Client Port: 1 USB 2.0 / 1.1 Typ A
  • Stromversorgung: USB VCC (+5V, strombegrenzt auf 900 mA)
  • OS Support: Abhängig vom verwendeten mPCIe-Modul

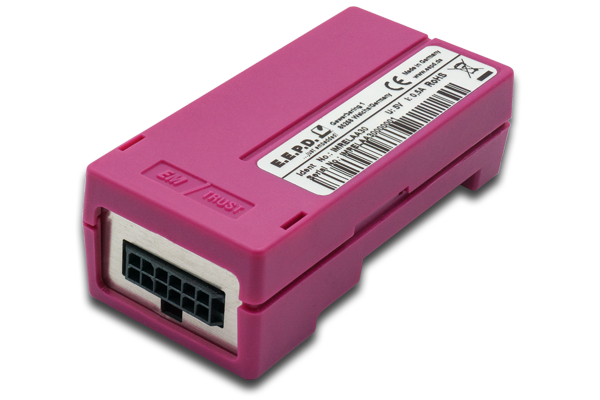

EM® USB-Modul MREL | Relais USB-Modul

Das EM® Relais Modul MREL ist die perfekte USB-Lösung für Hochleistungs-Schalt-Applikationen.

Die 4 Relais sind entwickelt um einen maximalen Strom von 5A (AC) (bei 60V) zu schalten. 4 grüne LEDs zeigen den Schaltzustand an und die kompakten Maße ermöglichen einen Einbau auf kleinstem Raum.


Keyfeatures

  • Relais: 4 x change over Finder relais
  • Relais Leistung: Max. 60 V / max. 5 A (AC)
  • LED: 4 grüne LEDs
  • Steckverbindung: Molex 12 pol Micro-FitTM
  • USB Client Port: 1 USB 2.0 / 1.1 Typ A / Kabellösung: 80cm USB (optional)
  • Stromversorgung: USB VCC (+5V, strombegrenzt auf 500 mA)
  • OS Support: Microsoft® Windows® 10; Microsoft® Windows® 10 IoT; Linux Kernel 3.4 oder höher, Android

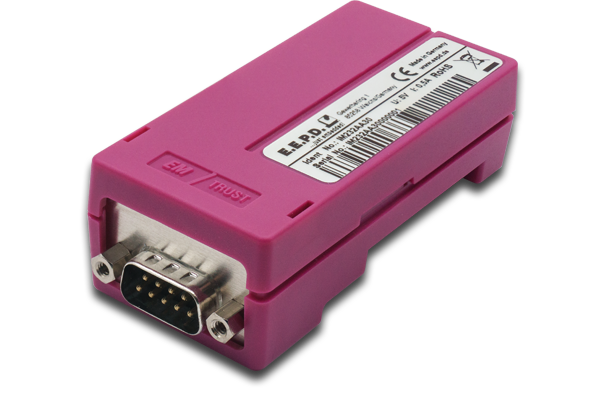

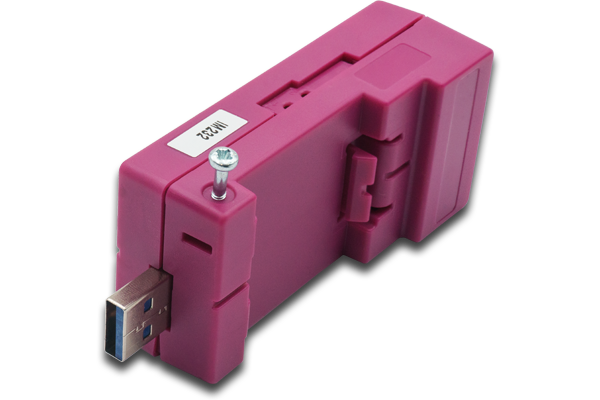

EM® USB-Modul M232/M485 | RS-232 / RS-485 Adapter

Die EM® Module M232 und M485 ermöglichen die Anbindung von RS-232 bzw. RS-485-Schnittstellen und sind USB-2.0-fähig.

Keyfeatures

  • M232: 9-poliger male D-Sub-Stecker mit Standard-RS232-Pinbelegung, max. Bitrate 1 Mbit/s
  • M485: 9-poliger male D-Sub-Stecker RS485-Halbduplex-Unterstützung, RS485-Vollduplexunterstützung, max. Bitrate 3 Mbit/s
  • USB Client Port: 1 USB 2.0 / 1.1 Typ A
  • Stromversorgung: USB VCC (+5V, strombegrenzt auf 500 mA)
  • OS Support: Microsoft® Windows® 10; Microsoft® Windows® 10 IoT; Linux Kernel 3.2 oder höher

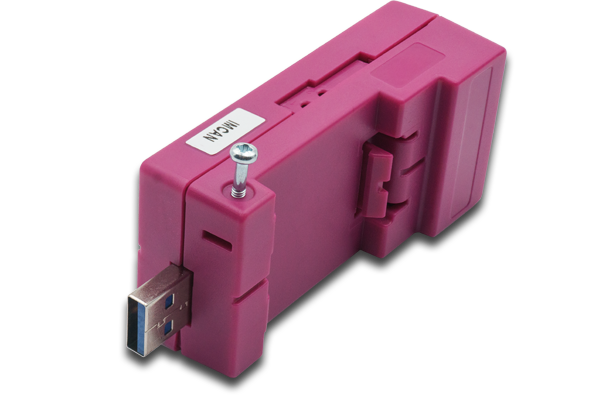

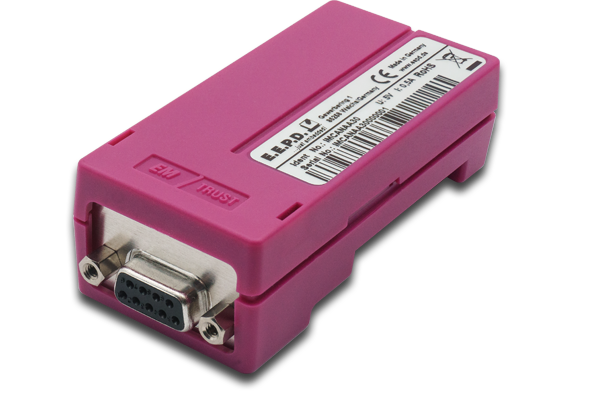

EM® USB-Modul MCAN | CAN Adapter

Das  EM® Modul MCAN ist die perfekte CAN-Modullösung. MCAN ermöglicht die Kontrolle verschiedener Geräte und Sensoreinheiten und dient somit der Netzwerksicherheit.

Optional gibt es das CAN-Modul auch mit galvanischer Trennung (500V).



Keyfeatures

  • CAN: 9pol D-SUB (female) Steckverbinder / 2 CAN Ports: Standard CAN (Version 2.0A) / Extended CAN (Version 2.0B)
  • Mögliche Bitrate: 20 kBit/s bis 1 MBit/s
  • Treiber-Support: SocketCAN, CANopen®
  • Optional gibt es das CAN-Modul auch mit galvanischer Trennung (500V)
  • Status LED’s
  • USB Client Port: 1 USB 2.0 / 1.1 Typ A
  • Stromversorgung: USB VCC (+5V, strombegrenzt auf 500 mA)
  • OS Support: Microsoft® Windows® 10; Microsoft® Windows® 10 IoT; Linux Kernel 3.4 oder höher

Unsere Module sind auch im Online-Shop erhältlich!
