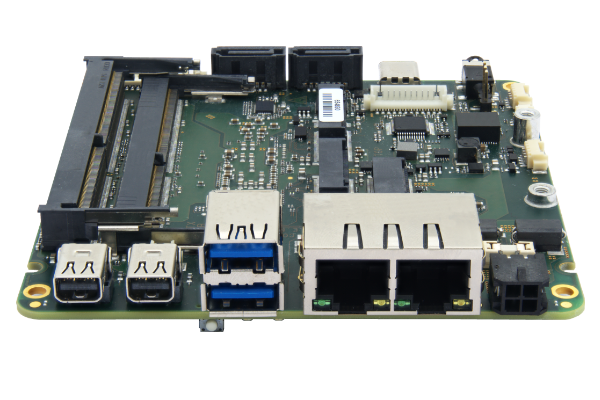

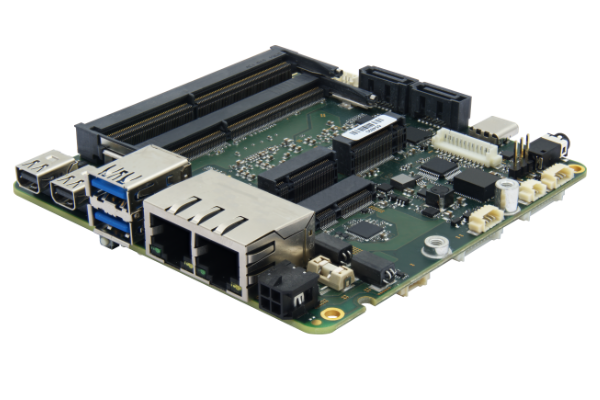

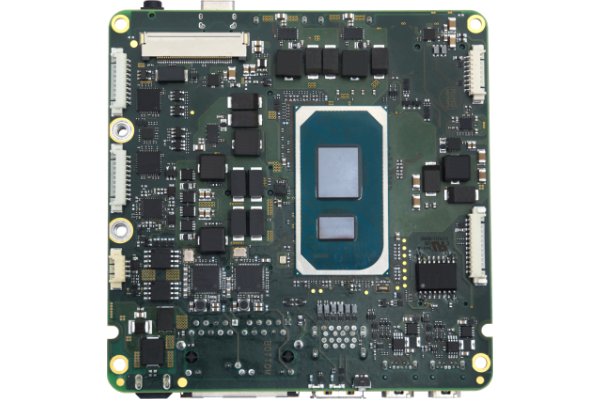

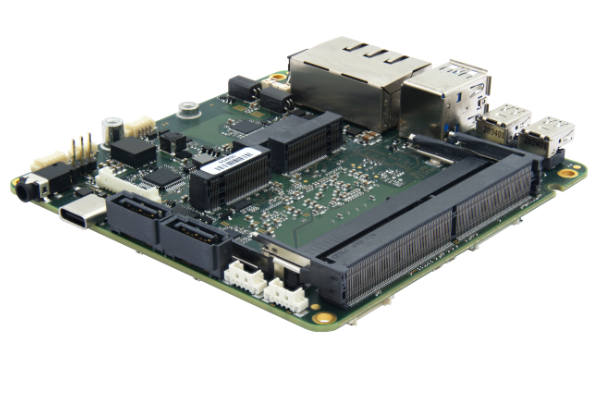

Dieses Board ist ein kleines, etwa 10 x 10 cm (4 x 4") großes, sehr leistungsstarkes industrielles embedded Board. Es eignet sich ideal für Anwendungen, die hohe CPU-Performance (vor allem Single-Core Performance) sowie Sicherheitsmerkmale wie z.B. Hardware-TPM benötigen.

Dies sind zum Beispiel:

  • Robuste Industriesysteme, u.a. mit erweitertem Temperaturbereich
  • Automation, Automaten, Kiosksysteme, POS
  • Micro-Server, Edge-Server, IoT-Anwendungen, Gateways, Kommunikationsanwendungen
  • Kompakte Workstations
  • Computer-Vision & Robotik
  • Medizinische Applikationen
  • Mobile Anwendungen in Fahrzeugen (integrierte automotive grade Stromversorgung / KL15 Unterstützung)
  • und viele mehr...

Zu den wesentlichen Merkmalen des NUCT zählen ein Arbeitsspeicher von bis zu 32 GB DDR4 RAM mit In-Band ECC (Error Correction Code) (variantenabhängig), 2x SATA (6G) mit separatem Power Connector, 2x NVMe, sowie zahlreiche Sicherheitsfeatures. Dazu gehören neben einem TPM-2.0-Chip auch Health-Monitoring und Management mit regelbarer Lüftersteuerung, Hardware-Überwachung und Watchdog.

Besondere Stärken von NUCT:

  • Erweiterter Betriebstemperaturbereich von 40 °C bis +85 °C (variantenabhängig, siehe CPU-Liste)
  • Langzeitverfügbarkeit: Bis zu 15 Jahre laut CPU-Hersteller
  • Extrem starke Single-Core Performance sowie starke Multi-Core und GPU-Performance (bis zu Intel® Iris® Xᵉ Grafik / variantenabhängig).
  • 2 Intel® I226 2,5 Gbit/s Ports mit IEEE1588, TSN-Unterstützung sowie Wake-On-Lan (auf einem Port)

Keyfeatures

  • Intel® UHD-Grafik für Intel® Core™ Prozessoren der 11. Generation bis zu Intel® Iris® Xᵉ Grafik (variantenabhängig)
  • Bis zu 64 GB (dual-)channel DDR4-3200 SO-DIMM RAM-Speicher
  • 2x Intel® I226 2,5 Gbit/s Ports mit IEEE1588
  • TSN-Support / Wake-on-LAN unterstützt von einem Port
  • 3x M.2 - Key B, Key E, Key M (2242 NVMe mit PCIe x4)
  • Bis zu 2x SATA (6G) mit separatem Power Connector
  • 2x USB 3.2 Gen2 (10 Gb/s, OCP = je 1500 mA)
  • 1x USB-C 3.2 Gen2 (10 Gb/s, OCP = 3000 mA) oder USB-C Alt Mode (DP++ mit Bildausgabe bis zu 4096 x 2160 @ 60 Hz)
  • 2x interne USB 2.0 (480 Mb/s, OCP = je 900 mA)
  • 2x RS-232/485 Port (HDX/FDX)
  • 1x eDP Port (max. 4096 x 2304 @ 60 Hz mit Backlightcontrol) - OEM/ODM-Option
  • 2x Mini-DP++ Connector bis zu 4096 x 2160 @ 60Hz
  • TPM 2.0 Unterstützung mit Infineon SLB 9670
  • Min. 8 V bis max. 32 V Spannungsversorgungsbereich / automotive grade / Klemme 15 Unterstützung
  • Betriebstemperaturbereich: kommerziell bei 0 °C bis +60 °C; industriell 40 °C bis +85 °C
  • Lagertemperaturbereich: von 40 °C bis +85 °C
  • Max. rel. Feuchtigkeit: 95% @ 40 °C, nicht kondensierend bei Lagerung | 89% bei Betrieb
  • Maße: ca. 102 mm x 102 mm

Verfügbare CPU-Typen

Eingesetzt werden verschiedene CPUs mit einer TDP von 12 W - 28 W (konfigurierbar):

Temperaturbereich 0 °C bis +60 °C

Intel® Celeron®  INTC6305E | 2 Kerne / 2 Threads | 1,8 GHz | TDP: 15 W
Intel® Core™ I3-1115G4E | 2 Kerne / 4 Threads | 2,2 GHz - 3,9 GHz | TDP: 12 - 28 W
Intel® Core™ I5-1145G7E | 4 Kerne / 8 Threads | 1,5 GHz - 4,1 GHz | TDP: 12 - 28 W
Intel® Core™ I7-1185G7E | 4 Kerne / 8 Threads | 1,8 GHz - 4,4 GHz | TDP: 12 - 28 W

Temperaturbereich -40°C - +85°C

Intel® Core™ I3-1115GRE | 2 Kerne / 4 Threads | 2,2 GHz - 3,9 GHz | TDP: 12 - 28 W
Intel® Core™ I5-1145GRE | 4 Kerne / 8 Threads | 1,5 GHz - 4,1 GHz | TDP: 12 - 28 W
Intel® Core™ I7-1185GRE | 4 Kerne / 8 Threads | 1,8 GHz - 4,4 GHz | TDP: 12 - 28 W

Downloads


Produktserie SBC PROFIVE® NUCT

mit integrierter aktiver Kühllösung

Der Vorteil: Ausgerüstet mit einer kompakten aktiven Kühllösung
ist dieser Single-Board-Computer umgehend integrierbar und einsatzbereit.




Unterschiede zum Basisboard

  inklusive aktiver Kühllösung
  Maße: ca. 113 mm x 46 mm x 109 mm
  Gewicht: ca. 330 g + Optionen

  Maße: ca. 102 mm x 102 mm

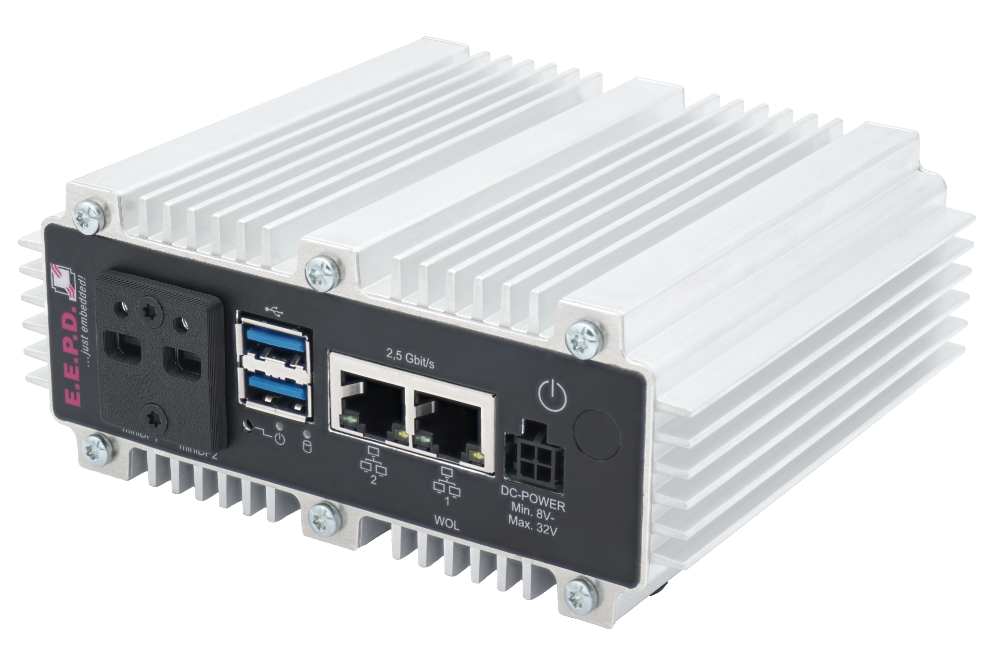

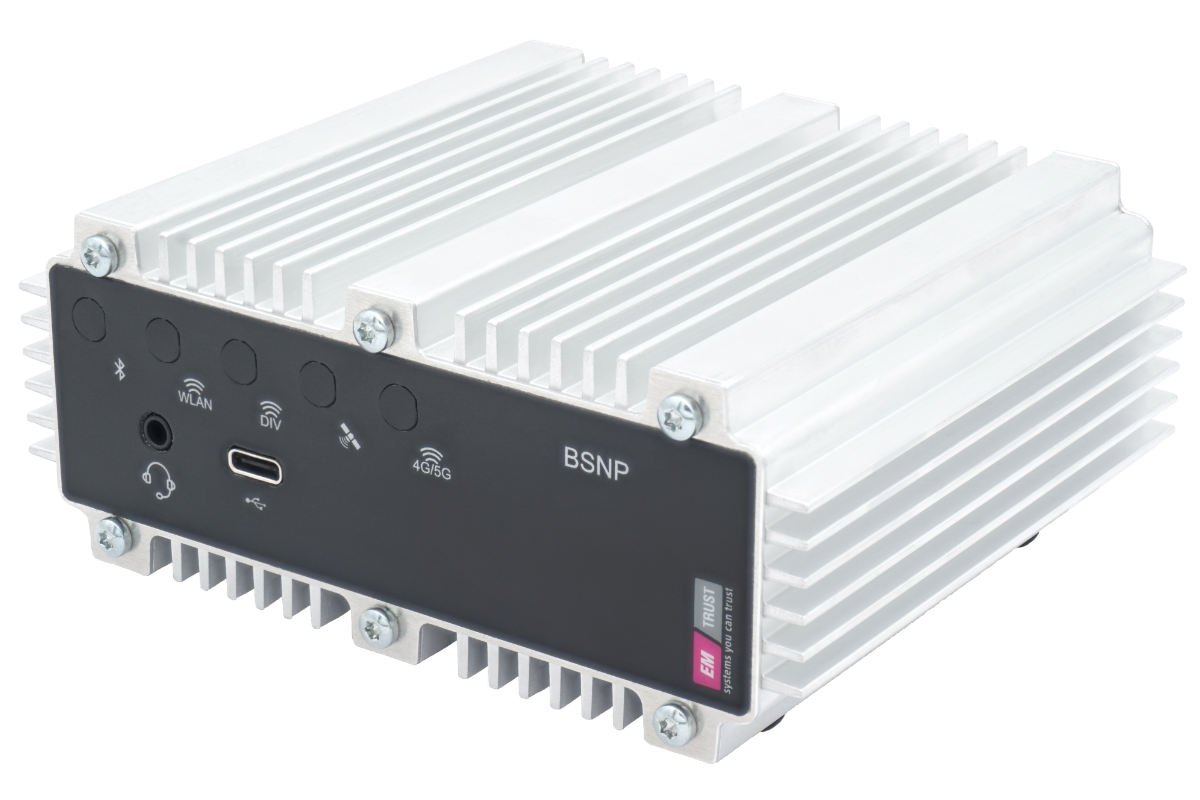

BoxPC mit passiver Kühlung

Der Vorteil: Das System ist durch die lautlose & lüfterlose passive Kühlung wartungsarm und eignet sich aufgrund des robusten Designs sowie der hochwertigen verbauten Komponenten für den 24/7 Dauerbetrieb. Die kompakten Abmessungen ermöglichen den Einbau in zahlreichen Applikationen. Durch den geschlossenen Aufbau können die Systeme auch in rauen Umgebungen eingesetzt werden.

Unterschiede zum Basisboard

  inklusive lautloser & lüfterloser passiver Kühlung
  Maße: ca. 130 mm x 56 mm x 119 mm
  Gewicht: ca. 900 g + Optionen

  Maße: ca. 102 mm x 102 mm

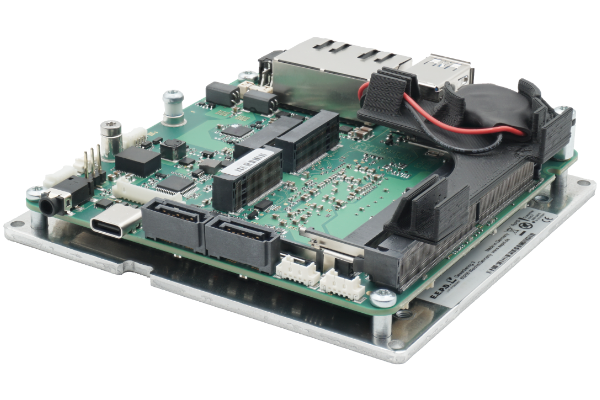

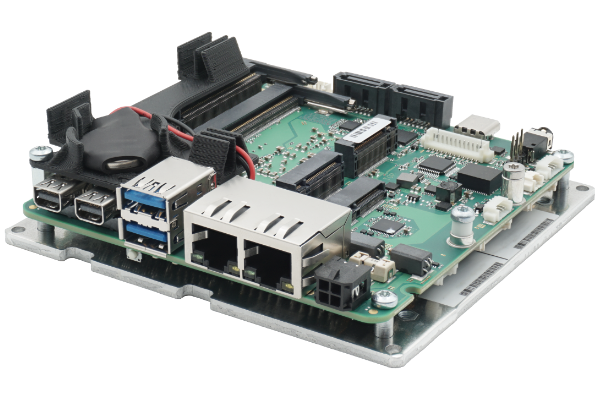

inklusive montiertem Heatspreader

Der Vorteil: Der Heatspreader, der gleichzeitig als Montageplatte dient, verteilt die CPU-Wärme auf eine größere Kühllösung in der Applikation des Anwenders. Die Montageplatte ist innerhalb der E.E.P.D. „easy to integrate“ Lösungen kompatibel, sodass man sehr leicht zwischen den Leistungsklassen skalieren kann. Auch Serviceseitig bringt diese Lösung große Vorteile, u.a. ist ein schneller Austausch möglich.

Unterschiede zum Basisboard

  inklusive montiertem Heatspreader
  Maße: ca. 111 mm x 31 mm x 103 mm
  Gewicht: ca. 250 g + Optionen

  Maße: ca. 102 mm x 102 mm

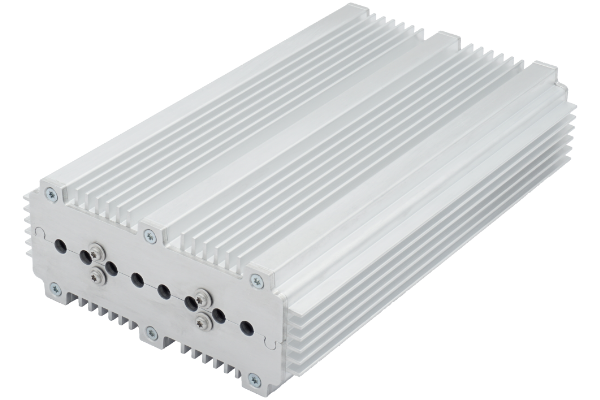

wasserdichter BoxPC mit passiver Kühlung

Der Vorteil: Das System ist durch die lautlose & lüfterlose passive Kühlung wartungsarm und eignet sich aufgrund des robusten Designs sowie der hochwertigen verbauten Komponenten für den 24/7 Dauerbetrieb. Die kompakten Abmessungen ermöglichen den Einbau in zahlreichen Applikationen. Durch den geschlossenen Aufbau können die Systeme auch in rauen Umgebungen eingesetzt werden.

Unterschiede zum Basisboard

  inklusive lautloser & lüfterloser passiver Kühlung
  mit Schutzklasse IP67
  Maße: ca. 130 mm x 52 mm x 217 mm
  Gewicht: ca. 1.480 g + Optionen

  Maße: ca. 102 mm x 102 mm
